Pulegge GALVI AISE PAG e PA

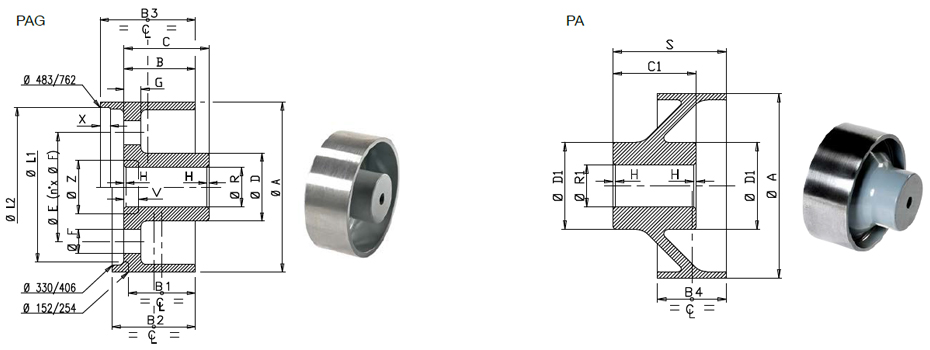

Pulegge con sagoma DIN e diametro esterno secondo norma AISE 11 (PAG) oppure con sagoma e diametro esterno secondo norma AISE 11 (PA)
|
| |
| CARATTERISTICHE STANDARD ED OPZIONALI |
| |
• Puleggia con sagoma DIN e diametro esterno secondo norma AISE 11 (PAG)
oppure
• Puleggia con sagoma e diametro esterno secondo norma AISE 11 (PA)
• Versione in ghisa meccanica UNI EN 1561, EN-GJL-250 (M)
oppure
• Versione in ghisa sferoidale UNI EN 1563, EN-GJS-500-7 (S)
• Mozzo con foro R od R1 cieco o grezzo (G)
oppure
• Mozzo lavorato di foro R o R1 cilindrico H7 e cava UNI 6604 H7 (L)
oppure
• Mozzo lavorato di foro R o R1 cilindrico H7, cava UNI 6604 H7 e Puleggia dinamicamente bilanciata (B)
• Fori radiali F grezzi
oppure
• Fori radiali F lavorati H7 indispensabili per uso come ricambio per Giunto, ovvero come Semigiunto lato riduttore (SER)
|

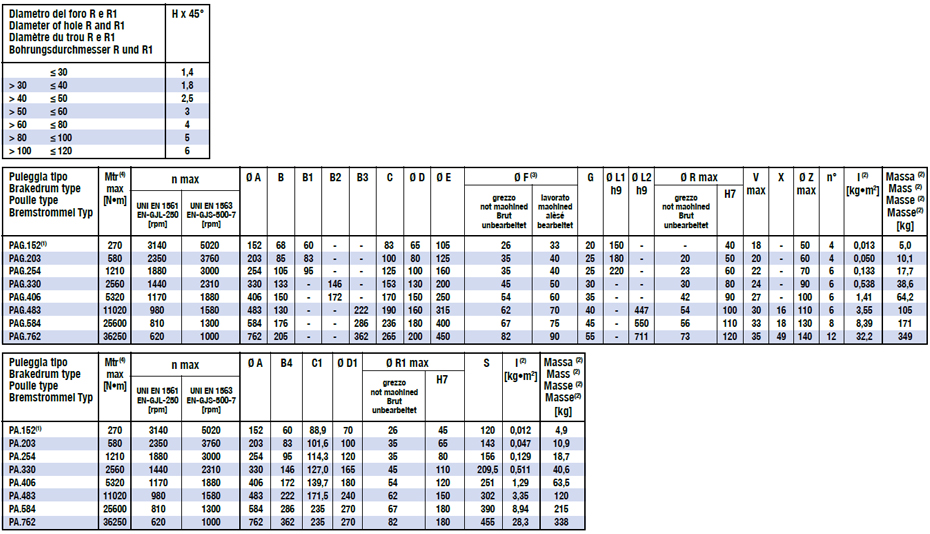

(1) Non a norma AISE 11
(2) Masse e momenti di inerzia ( I ) sono calcolati con fori F, R ed R1 grezzi
(3) Nel caso in cui la Puleggia debba essere utilizzata come ricambio per un Giunto Elastico GALVI tipo GA,
(3) i fori F dovranno essere lavorati e la denominazione sarà Semigiunto lato riduttore (SER)
(4) Momento torcente rigido
Con riserva di apportare variazioni senza preavviso
Tutti i diritti riservati
Tutte le quote sono espresse in mm, se non diversamente precisate.
