Giunti GALVI AISE GA

Giunti elastici con sagoma DIN e con diametro esterno secondo norma AISE 11


CARATTERISTICHE STANDARD ED OPZIONALI


• Giunto elastico con sagoma DIN e diametro esterno secondo norma AISE 11 (GA)
• Versione in ghisa meccanica UNI EN 1561, EN-GJL-250 (M)
oppure
• Versione in ghisa sferoidale UNI EN 1563, EN-GJS-500-7 (S)
• Mozzi con fori M ed R ciechi o grezzi (G)
oppure
• Mozzi lavorati di fori M ed R cilindrici H7 e cave UNI 6604 H7 (L)
oppure
• Mozzi lavorati di fori M ed R cilindrici H7, cave UNI 6604 H7 e Semigiunto lato riduttore (SER) dinamicamente bilanciato (B)

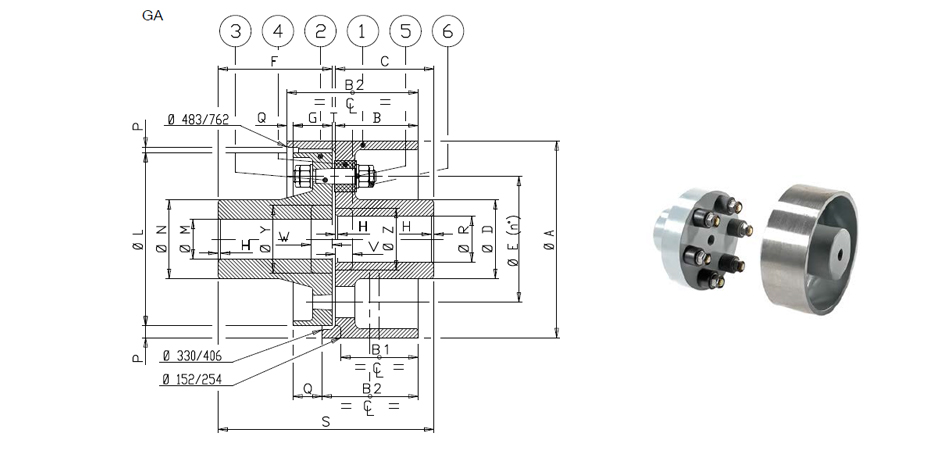

Giunti GALVI AISE GA

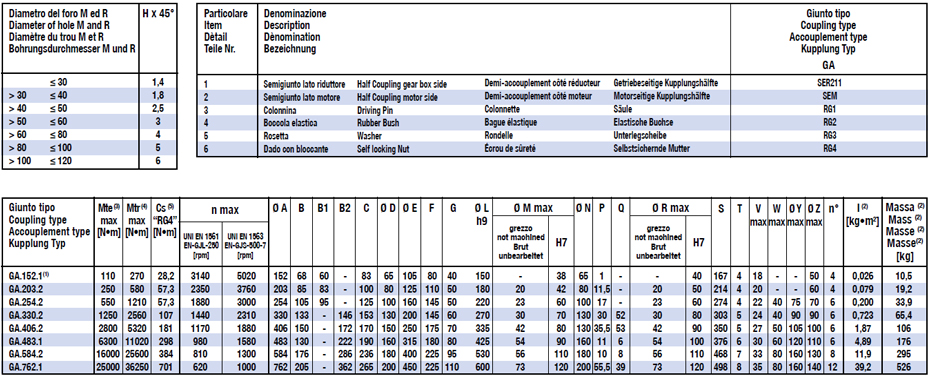

Giunti GALVI AISE GA

(1) Non a norma AISE 11
(2) Masse e momenti di inerzia ( I ) sono calcolati con fori F ed M grezzi
(3) Momento torcente elastico
(4) Momento torcente rigido
(5) Coppia di serraggio dadi RG4

Con riserva di apportare variazioni senza preavviso
Tutti i diritti riservati
Tutte le quote sono espresse in mm, se non diversamente precisate.
